ما هو حبل سلك القاعدة 3 6؟

إن ماكينة كبس الحبال السلكية الهيدروليكية جي تي-1350 (إطار السلة) عبارة عن حل تطريق ذو قدرة عالية تم تصميمه ليتناسب مع أقطار الحبال السلكية التي تصل إلى 66 ملم في عمليات الضغط المتعددة ، قادرة على الحفاظ على أقصى قدر من ضغط العمل 56 ميجا باسكال ويتم تشغيلها بواسطة وحدة طاقة هيدروليكية ثنائية المرحلة بقدرة 11 كيلووات. إذا كنت بحاجة إلى جهاز يجمع بين القوة الهيكلية لإطار السلة، وشهادة م، والتوافق مع مجموعات القوالب GT-500T، فإن هذه الوحدة توفر لك الخدمة على جميع الجبهات.

فهم 3-6 القاعدة في سلك الحبل هو السياق الأساسي لاختيار معدات العقص المناسبة. تنص القاعدة 3-6 على ضرورة إزالة الحبل السلكي من الخدمة عندما تم العثور على 3 أسلاك مكسورة أو أكثر في حبلا واحد داخل حبل واحد يكمن طوله، أو يتم توزيع 6 أو أكثر من الأسلاك المكسورة عبر خيوط متعددة ضمن طول واحد. يؤكد هذا المعيار المشار إليه على نطاق واسع (الذي تم اعتماده بواسطة ASME B30.2 والرموز المشابهة) على أهمية العقص الدقيق والموثوق: يمكن أن يؤدي الإنهاء غير المتعرج إلى تسريع إجهاد الأسلاك ويؤدي إلى فشل مبكر. تم تصميم GT-1350 لضمان النهايات التي تحافظ على سلامة الحبل السلكي على المدى الطويل.

تتناول هذه المقالة أدناه المواصفات الفنية للجهاز، ومخطط حجم قالب التجعيد، واختيار مجموعة القوالب، وأفضل الممارسات التشغيلية، وبيانات أداء الصناعة، والأسئلة الشائعة. جميع البيانات المقدمة مستمدة من وثائق الشركة المصنعة ومعايير الصناعة المقبولة على نطاق واسع.

لمحة سريعة عن المواصفات الفنية لـ GT-1350

تم تصنيع ماكينة كبس الحبال السلكية الهيدروليكية GT-1350 (إطار السلة) بواسطة شركة Jiangsu Xingtai هيدروليكي Manufacturing Co., Ltd. من جسم الآلة أحادي الكتلة ، وهو خيار تصميمي يزيل طبقات اللحام والمفاصل المثبتة بمسامير في مناطق الضغط العالي، مما يساهم بشكل مباشر في إطالة عمر الخدمة وتقليل فترات الصيانة. تم تصنيع قوالب التأرجح من سبائك الفولاذ عالية القوة وتتميز بتصميم قالب دائري مع تحديد موضع تلقائي، مما يجعل تغييرات القالب سريعة وقابلة للتكرار.

ال نظام إمداد الزيت بمضخة الضغط المزدوج يمكّن المكبس من النزول بسرعة أثناء مرحلة الاقتراب ثم يتحول تلقائيًا إلى السكتة الدماغية البطيئة ذات الضغط العالي لمرحلة التأرجح الفعلية. يحمي هذا السلوك المكون من مرحلتين كلا من مجموعة القالب وقطعة العمل مع تقليل وقت الدورة بشكل ملحوظ مقارنة بالأنظمة أحادية المرحلة. يمكن أيضًا إيقاف المكبس في أي موضع أثناء السير، وهو أمر ضروري عند ضبط أبعاد العين أو الحلقة أثناء الطيران.

GT-1350 مخطط متساوي القياس ثلاثي الأبعاد مع تسميات المكونات الرئيسية

ال SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

ال diagram highlights the بنية إطار السلة ، والذي يوفر صلابة جانبية فائقة مقارنة بتصميمات الإطار C أو الإطار H التقليدية. يتم وضع كتل القالب العلوية والسفلية المدمجة مباشرة في جيوب مُصنعة بدقة، مما يضمن محاذاة القالب القابلة للتكرار عبر آلاف الدورات. تحتوي لوحة التحكم المنفصلة على جميع واجهات المشغل بما في ذلك مقياس الضغط، وأضواء المؤشر، ومفاتيح الصمامات الهيدروليكية الرئيسية، مما يحافظ على المكونات ذات الجهد العالي بعيدًا عن منطقة العمل.

مخطط حجم قالب العقص لـ GT-1350

اختيار الصحيح مجموعة يموت العقص هو العامل الأكثر أهمية في تحقيق الإنهاء الذي يلبي تقييمات الحمل ومتطلبات تشطيب السطح. تقبل GT-1350 القوالب المتوافقة مع أبعاد جيب القالب الخاصة بها، وحسب التصميم، القوالب الأصغر حجمًا من مكبس GT-500T. يقلل هذا التوافق المتبادل من إجمالي الاستثمار في الأدوات للمحلات التجارية التي تقوم بتشغيل أجهزة متعددة. الرسم البياني لحجم قالب العقص أدناه هو مرجع تمثيلي؛ تحقق دائمًا من ورقة مواصفات التأرجح الخاصة بالشركة المصنعة قبل الإنتاج.

ال عدد المطابع المطلوبة يزداد مع قطر الكم لأن كل ضغطة تقوم بتدوير الكم بزيادة زاوية ثابتة لتحقيق ضغط شعاعي موحد. يعد تخطي خطوات الضغط أو التوقف عند عدد ضغط غير كافٍ سببًا رئيسيًا لعمليات الإنهاء غير المتناسقة. ينصح التوجيه اليدوي GT-1350 المشغلين بقياس القطر الخارجي للكم النهائي بعد كل دورة ضغط كاملة باستخدام ميكرومتر تمت معايرته لتأكيد توافق الأبعاد قبل تحرير القاذفة للخدمة.

ال bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

آلة تأرجح حبل الأسلاك الهيدروليكية: كيف يعمل نظام الضغط المزدوج

ال GT-1350's hydraulic circuit relies on a ترتيب المضخة على مرحلتين التي أصبحت معيارًا في قطاع آلات ضغط الحبال السلكية. أثناء شوط الاقتراب، توفر المضخة تدفقًا عاليًا عند ضغط منخفض بحيث ينزل المكبس بسرعة إلى قطعة الشغل دون إضاعة الوقت. بمجرد اكتشاف الاتصال (عبر ارتفاع الضغط الهيدروليكي الخلفي)، تتحول الدائرة تلقائيًا إلى وضع الضغط العالي والتدفق المنخفض لتنفيذ التأرجح. هذا التحول سلس ولا يتطلب تدخل المشغل.

ال sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

ال pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

تطبيقات الصناعة ومعايير الأداء

ال GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• صناعة الحبال السلكية: إنتاج الرافعات المجهزة مسبقًا، وتجميعات العين الكشتبانية، واللجام متعدد الأرجل بكميات كبيرة.
• التعدين والمعادن: حبال الرفع وحبال توجيه العمود في عمليات التعدين تحت الأرض والسطحية التي تتطلب عمليات إنهاء MBL (الحد الأدنى لحمل الكسر) تم التحقق منها.
• عمليات الأرصفة والموانئ: خطوط الإرساء، ومعلقات القطر، ومجموعات الرفع الرئيسية للرافعة في محطات الحاويات والبضائع السائبة.
• السكك الحديدية والكهرباء: أنظمة التوتر السلسال وتجميعات الخطوط العلوية حيث يتم تحديد تناسق أبعاد النهاية مع التفاوتات الضيقة.
• البحرية والبناء: الكابلات الثابتة، وأنظمة الإرساء، وأعضاء التوتر الهيكلي في أعمال الجسور والمنصات البحرية.

ال radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. أقصى ضغط العمل والمتانة النتيجة في الجزء العلوي من النطاق بسبب بناء الجسم أحادي الكتلة ومكونات التأرجح المصنوعة من سبائك الصلب. تعد معدلات التوافق والسلامة عالية أيضًا، مدفوعة بشهادة CE، والتوافق المتقاطع مع قوالب GT-500T، وتخفيف الضغط المدمج في الماكينة. تسجل سرعة الدورة أقل بقليل من الحد الأقصى لأن سرعة عودة المكبس (10 مم/ثانية) تخضع لمتطلبات تخفيف الضغط الآمن، وهي عبارة عن مقايضة تصميمية متعمدة لسلامة المشغل وطول عمر القالب.

اختيار وصيانة مجموعة قوالب العقص

A مجموعة يموت العقص بالنسبة لـ GT-1350، يجب أن تكون مطابقة لقطر حبل السلك الاسمي ونوع الكم (كم بيضاوي، أو كم دائري، أو مقبس إسفين). تنتج مجموعات القوالب البيضاوية مقطعًا عرضيًا سداسيًا أو بيضاويًا على الغلاف النهائي وهي مفضلة لمعظم تطبيقات الرافعات لأنها توفر مرجعًا للفحص البصري. يتم استخدام مجموعات القوالب الدائرية عندما يكون توحيد الأبعاد في جميع المستويات الشعاعية مطلوبًا، مثل إعداد المقبس الملولب أو تجميعات عين الإرساء الدقيقة.

بروتوكول صيانة مجموعة القالب

1. افحص أسطح القالب للتأكد من عدم وجود شقوق أو رقائق أو قشور بعد كل 200 دورة تأرجح باستخدام العدسة المكبرة 10x أو فحص اختراق القالب.
2. ضع طبقة رقيقة من مادة التشحيم المضادة للإمساك أو التأرجح على أسطح التزاوج قبل كل نوبة لتقليل الاحتكاك ومنع اللحام البارد لنصفي القالب.
3. التحقق من البعد إغلاق القالب باستخدام مجموعة قياس معايرة في بداية كل عملية إنتاج؛ تشير الأبعاد خارج نطاق التسامح إلى تآكل القالب ويجب استبدال المجموعة.
4. قم بتخزين القوالب في حافظات مبطنة عند عدم الاستخدام؛ لا تقم مطلقًا بتكديس القوالب دون حماية، حيث إن الضرر الناتج عن التأثير على سطح التجويف يترجم مباشرة إلى عيوب في سطح الأكمام.
5. قم بتسجيل عدد دورات كل مجموعة قوالب في سجل الصيانة؛ توصي شركة Xingtai Hydraulic باستبدال القوالب عندما ينحرف بُعد الإغلاق بأكثر من 0.3 مم عن القيمة الاسمية.

ال GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

ال bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

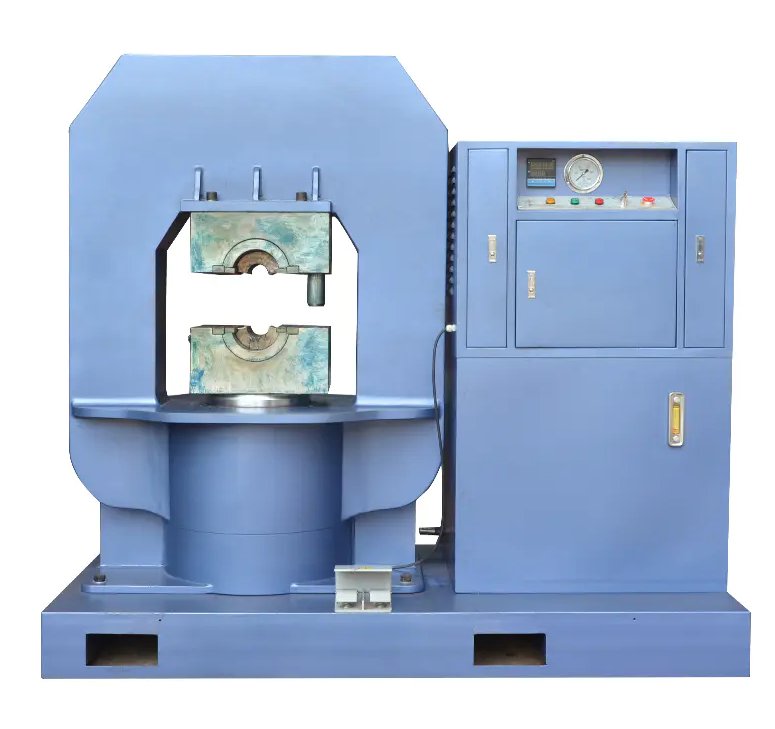

صورة المنتج GT-1350

ال GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive هيكل إطار السلة يظهر في المنتصف، مطحون من كتلة فولاذية واحدة. تحتوي خزانة التحكم المنفصلة الموجودة على اليمين على وحدة الطاقة الهيدروليكية ذات الضغط المزدوج، ومقياس الضغط، ولوحة المؤشر، ومفاتيح التحكم الرئيسية. الآلة حاصلة على شهادة CE وتم تصديرها إلى المملكة المتحدة وأستراليا وهولندا ولاتفيا وماليزيا وتايلاند والهند وروسيا وبوتسوانا وبولندا وأسواق إضافية.

حول شركة جيانغسو شينغتاي للتصنيع الهيدروليكي المحدودة

تأسست شركة Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. في 1992 ويقع في مدينة تايتشو، مقاطعة جيانغسو، الصين. تتخصص الشركة في تصنيع آلات ضغط الحبال السلكية الهيدروليكية، وآلات تلدين وتقطيع الحبال السلكية، وأكمام الألومنيوم، ومشابك الرفع. تم تجهيز Xingtai Hydraulic بمرافق إنتاج متقدمة وقدرات تقنية قوية ومعدات اختبار موثوقة ونظام إدارة الجودة الشامل.

ال swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

لقد تم تصدير الآلات الهيدروليكية Xingtai إلى العديد من البلدان، بما في ذلك المملكة المتحدة، أستراليا، هولندا، لاتفيا، ماليزيا، تايلاند، الهند، روسيا، بوتسوانا، بولندا، وغيرها. تسترشد بفلسفة "جودة عالية وسعر تنافسي والتزام دائم" تسعى الشركة جاهدة لتلبية احتياجات العملاء وتقديم أفضل الخدمات، مكرسة لخدمة العملاء الحاليين والجدد على حد سواء بنفس المستوى من التميز.
