ما هي آلة ضغط حبل الأسلاك الهيدروليكية؟

ما هي آلة ضغط الحبال السلكية الهيدروليكية GT-100 (الإطار C)؟

ال آلة ضغط الحبال السلكية الهيدروليكية GT-100 (الإطار C) عبارة عن آلة ضغط حبل الأسلاك الهيدروليكية المدمجة التي تم تصميمها لتأرجح حبل الأسلاك الفولاذية بقطر يتراوح من 1 ملم إلى 10 ملم . إنه موجود ضمن عائلة C-frame من آلات الضغط، وهو نمط إطار صغير الحجم مخصص للضغط السريع والدقيق للتركيبات الطرفية للحبال السلكية ذات القطر الصغير، ويستخدم بشكل شائع في المصانع التي تنتج الرافعات لرفع المنتجات الخفيفة، بما في ذلك الشماعات ذات المشبك C ومحاليل إطلاق النار. تستخدم الماكينة تصميمًا شاملاً لإطار على شكل سلة يحافظ على تماسك الوحدة مع الحفاظ على قوة ضغط قوية وتركيز جيد، مما يدعم سطحًا ناعمًا وموحدًا على الرافعات النهائية. لأن GT-100 يعتمد على نظام إمداد الزيت الهيدروليكي بمضخة الضغط المزدوج ، يمكن للمكبس أن يتحرك لأعلى ولأسفل بسرعة بين الدورات مع الاستمرار في تقديم ضربة ضغط سلسة ومتحكم بها، مما يدعم أوقات الدورات الفعالة وجودة الضغط المتسقة.

كفئة المنتج، أ آلة ضغط حبل الأسلاك الهيدروليكية - كما يوصف بأنه أ ماكينة الضغط الهيدروليكي بحبل السلك ، آلة ضغط حبل الأسلاك الفولاذية، أو آلة ضغط الأسلاك - يتم استخدامها لربط الأكمام المعدنية أو الطويق بشكل دائم حول واحد أو أكثر من خيوط الحبل السلكي، مما يؤدي إلى إنشاء نهاية ثابتة وحاملة للحمل. ضمن هذه الفئة، يحتل طراز GT-100 شريحة الإطار C ذات القطر الصغير، والتي تناسب بشكل عام خطوط الإنتاج الأخف ومحطات عمل تجميع الرافعات المخصصة بدلاً من المعدات الهيكلية الثقيلة. يستعرض هذا الدليل تصميم الماكينة، وتخطيطها المادي، وتغطية قطر السلك النموذجي، ونطاق تطبيقها، وبنيتها الهيدروليكية، وخصائص أدائها، ومواصفاتها الفنية الكاملة، وعملية التسليم الخاصة بها، بحيث يمكن للمصنع أو تاجر الجملة أو صاحب الورشة الذي يبحث في آلة ضغط حبل الأسلاك الهيدروليكية تقييمها في السياق.

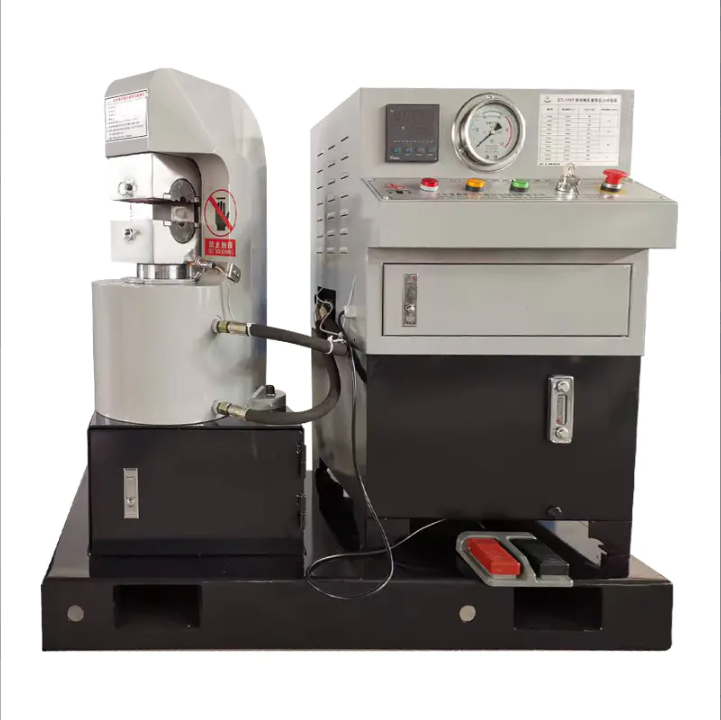

نظرة عامة على المنتج وصورة الآلة

ال photo below shows an actual GT-100 hydraulic wire rope press machine (C frame) unit as manufactured. On the left side of the unit is the pressing head and mold clamp assembly, mounted above a cylindrical hydraulic oil tank and pump housing. On the right side is the taller control cabinet, which houses the digital cycle timer, the hydraulic pressure gauge, the control button panel, and an internal storage drawer. A red foot pedal sits at the front of the machine for hands-free cycle activation, and the entire unit rests on a reinforced base skid with built-in channels for forklift handling during installation or relocation.

يعكس هذا التصميم المادي مبدأ العمل الأساسي للماكينة: يتم توفير الزيت الهيدروليكي من الخزان من خلال نظام مضخة الضغط المزدوج إلى المكبس والأسطوانة، مما يدفع رأس الضغط إلى الأسفل على القالب الذي يحمل جلبة الحبل السلكي، بينما تتحكم خزانة التحكم في التوقيت ومراقبة الضغط وسلامة المشغل طوال كل دورة.

فهم تصميم الإطار C ومزاياه

حصلت آلة الضغط ذات الإطار C على اسمها من الحلق المفتوح على شكل C لجسم الإطار، والذي يترك جانبًا واحدًا من منطقة العمل مفتوحًا لتحميل وتفريغ الحبل السلكي. وهذا يختلف عن التصميمات الصحفية المغلقة بالكامل والمكونة من أربعة أعمدة والتي تحيط بمنطقة العمل من جميع الجوانب. ال C-frame wire rope press machine is the smallest style in the broader family of press frame designs يستخدم لتأرجح الحبال السلكية، وقد تم تصميم GT-100 خصيصًا للضغط على حبل سلكي صغير الحجم من 1 مم إلى 10 مم داخل عائلة الإطار C.

نظرًا لأن هيكل إطار GT-100 مصنوع من كتلة واحدة من المواد بدلاً من تجميعه من أقسام ملحومة منفصلة، ​​فإن التصميم يدعم السلامة الهيكلية وعمر الخدمة الطويل. يتجنب هيكل الإطار أحادي الكتلة اللحامات الملحومة التي يمكن أن تعمل كنقاط ضغط في بعض تصميمات الإطارات المجمعة، وهو ما يعتبر اعتبارًا ذا مغزى لآلة من المتوقع أن تقوم بتشغيل دورات ضغط متكررة على مدار سنوات من استخدام المصنع. كما أن الحلق المفتوح على شكل C يجعل من السهل على المشغل وضع الحبل السلكي والأكمام بسرعة، مما يدعم الإنتاجية الثابتة على خط إنتاج صغير.

• حجم صغير يناسب ورش العمل الصغيرة أو محطات تجميع الرافعات المخصصة
• حلق مفتوح على شكل حرف C للتحميل الجانبي السريع وتفريغ الحبل السلكي والأكمام
• تم تصميم هيكل الإطار أحادي الكتلة لضمان السلامة الهيكلية وعمر الخدمة الطويل
• تركيز جيد، يدعم سطحًا مضغوطًا أملسًا ومتساويًا
• قاعدة انزلاقية معززة مع قنوات رافعة شوكية لسهولة التركيب والنقل

بالنسبة للمشترين الذين يقومون بمقارنة آلة الضغط الهيدروليكي ذات الحبل السلكي لأول مرة، فغالبًا ما يكون نمط الإطار هو أول قرار هيكلي يتم اتخاذه، لأنه يؤثر على البصمة وسرعة التحميل ونطاق القطر العملي الذي يمكن للآلة خدمته. يتم وضع فئة الإطار C، وGT-100 بداخلها، بشكل عام نحو الإنتاج ذي القطر الصغير والتكرار العالي بدلاً من أعمال الكابلات الهيكلية ذات القطر الكبير.

الخصائص الرئيسية لآلة ضغط حبل الأسلاك الهيدروليكية GT-100

ال GT-100 hydraulic wire rope press machine (C frame) is defined by four core design characteristics that shape how it performs on a production floor. Together, these characteristics explain why the machine is positioned as a compact, precision-oriented wire rope hydraulic press machine rather than a heavy-tonnage rigging press.

1. التصميم الشامل للسلة: هيكل مدمج ذو قوة عالية وتركيز جيد، مما ينتج حبال مضغوطة ذات سطح أملس.
2. تصميم قالب دائري مع تحديد موضع تلقائي، مما يجعل من السهل التغيير بين القوالب المختلفة لأقطار الأسلاك المختلفة.
3. نزول المكبس تلقائيًا بمجرد انتهاء دورة الضغط، مما يقلل خطوات إعادة الضبط اليدوية بين الدورات.
4. تشغيل المكبس الذي يتم التحكم فيه بالوقت، مما يسمح بضبط توقيت دورة الضغط وتكراره باستمرار.

الرسم البياني: قطاعات نطاق قطر حبل السلك

إن فهم مكان تواجد سعة قطر سلك الماكينة ضمن النطاق الأوسع لحجم حبل السلك يساعد المشترين على مطابقة المعدات مع احتياجات الإنتاج الخاصة بهم. يمتد الحبال السلكية المستخدمة في الصناعة العامة عادةً من أقطار دقيقة جدًا تستخدم في الأعمال اليدوية واللافتات الخفيفة إلى أقطار كبيرة تستخدم في تطبيقات الرفع الثقيل والتطبيقات البحرية. الرسم البياني أدناه يضع نطاق عمل آلة ضغط الحبال السلكية الهيدروليكية GT-100 مقابل ثلاثة نطاقات مرجعية أوسع، لذلك من السهل رؤية الجزء ذو القطر الصغير الذي تخدمه في لمحة سريعة. يتم تقديم هذه النطاقات كفئات مرجعية عامة بدلاً من معيار صناعي ثابت، نظرًا لأن قطع القطر الدقيق يمكن أن يختلف بين المناطق والتطبيقات. يمكن أن تساعد مراجعة هذا النطاق بصريًا المشتري على التأكد سريعًا مما إذا كانت ماكينة GT-100، باعتبارها ماكينة ضغط الحبال السلكية الهيدروليكية ذات الإطار C، تناسب متطلبات القطر لخط إنتاج الرافعات أو التركيبات الخاصة بهم.

كما هو موضح في الرسم البياني، تم تصميم آلة ضغط حبل السلك الهيدروليكي GT-100 (الإطار C) لضغط حبل السلك بقطر من 1 مم إلى 10 مم، ووضعه بقوة في الجزء ذو القطر الصغير من النطاق الأوسع الموضح. يغطي هذا الامتداد من 1 مم إلى 10 مم العديد من أحجام الأسلاك المستخدمة للرافعات الخفيفة، والشماعات ذات المشبك C، وحلول إطلاق النار، وهو ما يتوافق مع كيفية وصف الماكينة لاستخدامها في المصنع. النطاق المتوسط ​​القطر الموضح على اليمين، والذي يتراوح تقريبًا من 10 مم إلى 20 مم، يستدعي عمومًا آلات ضغط أكبر ذات قوة تثبيت أكبر ومجموعة قوالب مختلفة، والتي تقع خارج نطاق طراز C-frame GT-100 المدمج. يرتبط النطاق ذو القطر الكبير، 20 مم وما فوق، عادةً برافعات رفع أثقل ومعدات هيكلية، مرة أخرى خارج نطاق العمل لهذه الوحدة الصغيرة ذات الإطار C. يعد وضع GT-100 في الطرف الأصغر من المقياس أمرًا مقصودًا، نظرًا لأن الماكينة تعطي الأولوية للضغط والتركيز والضغط السلس على الحمولة الخام. يسمح نطاق العمل الأصغر أيضًا بتصميم القالب الدائري ونظام تحديد المواقع التلقائي بالبقاء بسيطين، مما يدعم تغييرات القالب بشكل أسرع عند التبديل بين أقطار الأسلاك الصغيرة المختلفة. بالنسبة إلى الشركة المصنعة أو ورشة العمل التي تنتج في المقام الأول الرافعات الصغيرة، أو أدوات الربط، أو أطراف كابلات الأمان، فإن البقاء ضمن هذا النطاق من 1 مم إلى 10 مم يكون عادةً كافيًا، كما أن اختيار آلة ضغط كبيرة الحجم لهذا النطاق من العمل غير ضروري بشكل عام. من ناحية أخرى، فإن ورشة العمل التي تعالج بشكل منتظم الحبال السلكية التي يزيد قطرها عن 10 مم ستحتاج إلى التطلع إلى آلة ضغط أكبر ذات إطار C أو آلة ضغط متعددة الأعمدة بدلاً من طراز GT-100. هذا النوع من مخططات النطاق هو أول مرشح عملي للمشترين الذين يبحثون عن آلة ضغط حبل السلك الهيدروليكي، أو آلة ضغط حبل السلك الهيدروليكي، أو آلة ضغط حبل السلك الفولاذي، حيث أن توافق القطر عادة ما يكون أول مواصفات يتم تأكيدها. نظرًا لأن المخطط يستخدم نطاقات مرجعية عامة بدلاً من معيار معتمد واحد، فإننا نشجع المشترين على تأكيد متطلبات القطر الدقيقة مقابل ورقة مواصفات الحبال السلكية الخاصة بهم قبل الانتهاء من اختيار الماكينة. بشكل عام، يعزز الرسم البياني الإجابة المباشرة الواردة سابقًا في هذا الدليل: تم تصميم ماكينة ضغط الحبال السلكية الهيدروليكية GT-100 (الإطار C) خصيصًا لأعمال الضغط ذات القطر الصغير بدلاً من إنتاج معدات التجهيز ذات القطر الكبير.

نظرة عامة على مكونات الآلة

استنادًا إلى صورة المنتج أعلاه، فإن الرسم البياني أدناه عبارة عن نظرة عامة تخطيطية مبسطة لآلة ضغط الحبال السلكية الهيدروليكية GT-100، وقد تم رسمها لأغراض التوضيح وليس للقياس. فهو يقوم بتسمية المكونات الوظيفية الرئيسية المرئية على الوحدة الفعلية بحيث يمكن للمشترين غير المعتادين على معدات الضغط الهيدروليكي ربط كل جزء بدوره في عملية الضغط. يتبع التخطيط نفس الترتيب من اليسار إلى اليمين الذي يظهر في الصورة: مجموعة الضغط والمحرك الهيدروليكي على اليسار، وخزانة التحكم على اليمين.

1. قالب دائري ومجموعة رأس الضغط، حيث يتم وضع جلبة الحبل السلكي للتأرجح.
2. المكبس الهيدروليكي وعمود الأسطوانة، الذي يدفع قوة الضغط إلى الأسفل خلال كل دورة.
3. خزان الزيت الهيدروليكي ومبيت المضخة، يزودان الزيت من خلال نظام مضخة الضغط المزدوج.
4. مؤقت دورة رقمي وشاشة تحكم، تستخدم لضبط ومراقبة تشغيل المكبس الذي يتم التحكم فيه بالوقت.
5. مقياس الضغط الهيدروليكي، مما يسمح للمشغل بمراقبة ضغط النظام أثناء التشغيل.
6. لوحة أزرار التحكم، بما في ذلك وظائف التشغيل والإيقاف والإيقاف في حالات الطوارئ من أجل سلامة المشغل.
7. التحكم في دواسة القدم، مما يسمح بتنشيط دورة الضغط بدون استخدام اليدين.
8. قاعدة انزلاقية معززة مع قنوات رافعة شوكية للتركيب والنقل.

تهدف هذه النظرة العامة على المكونات إلى مساعدة المشترين على ربط التصميم المرئي لآلة ضغط الحبال السلكية الهيدروليكية GT-100 بالوصف الوظيفي المستخدم في بقية هذا الدليل، وخاصة النظام الهيدروليكي وقسم التركيب الهيكلي التالي.

التطبيقات النموذجية لآلة ضغط حبل الأسلاك الهيدروليكية

ال GT-100 hydraulic wire rope press machine is usually used in factories that produce slings to lift light products. Its 1mm to 10mm pressing range fits naturally into a group of applications where wire rope is thin, sleeves are small, and production runs are often repetitive rather than one-off. Because the machine is compact and the mold system supports quick changes, it is well suited to workshops that need to switch between several small wire diameters over the course of a single shift.

تشمل الاستخدامات الشائعة لهذه الفئة من آلات ضغط الحبال السلكية الهيدروليكية الصغيرة ذات الإطار C تجميع الشماعات على شكل حرف C، ومحاليل إطلاق النار، ورافعات الرفع الخفيفة العامة. بالإضافة إلى هذه الأمثلة المذكورة، يتم أيضًا استخدام مكابس التأرجح ذات القطر الصغير من هذا النوع بشكل شائع عبر مجموعات تعليق اللافتات، وتركيبات الربط الخفيفة، وأعمال إنهاء الكابلات العامة صغيرة الحجم، نظرًا لأن هذه التطبيقات تعتمد عادةً على حبل سلكي ضمن نفس نطاق القطر الصغير الذي تم تصميم GT-100 للتعامل معه.

ورش العمل التي تدير إنتاجًا مختلطًا بقطر صغير، مما يعني عدة أقطار مختلفة من الأسلاك ضمن نطاق 1 مم إلى 10 مم في نفس الوردية، تميل إلى الاستفادة أكثر من الماكينة ذات عملية تغيير القالب المباشرة، نظرًا لأن وقت التوقف عن العمل بين عمليات تبديل القالب يمكن أن يصبح حصة أكبر من إجمالي وقت الإنتاج من دورة الضغط نفسها. يجب على المشترين الذين يستوردون هذا النوع من آلات ضغط الحبال السلكية الهيدروليكية الصغيرة ذات الإطار C للتوزيع بالجملة أو إنتاج الرافعات الداخلية أن يزنوا مدى ملاءمة التطبيق وسرعة تغيير القالب ونطاق القطر معًا بدلاً من تقييم سعة القطر بشكل منفصل.

النظام الهيدروليكي والتركيب الهيكلي

ال swaging components of Xingtai Hydraulic machines, including the GT-100, are forged from high-strength alloy steel, which supports durability under repeated pressing loads. The machine body is manufactured from a single block of material, which supports structural integrity and long service life. The hydraulic system uses a إمدادات النفط مضخة الضغط المزدوج ، والذي يتيح حركة المكبس السريعة لأعلى ولأسفل مع السماح بعملية ضغط سلسة، وهو مزيج يهدف إلى تحسين جودة الضغط وكفاءة الإنتاج.

الرسم البياني: التركيب الهيكلي الأساسي للمكبس الهيدروليكي ذو الإطار C

إن آلة ضغط الحبال السلكية الهيدروليكية ليست جزءًا واحدًا ولكنها مجموعة من العديد من الأنظمة الفرعية الرئيسية التي تعمل معًا أثناء كل دورة ضغط. إن فهم كيفية تكوين آلة الإطار C مثل GT-100 بشكل عام يمكن أن يساعد المشترين على تقييم جودة البناء وعمر الخدمة المتوقع واحتياجات الصيانة. الرسم البياني الدائري الموضح أدناه يقسم آلة ضغط الحبال السلكية الهيدروليكية النموذجية ذات الإطار C إلى أربع مناطق هيكلية عامة: جسم الإطار، النظام الهيدروليكي، مجموعة المكبس والقالب، ونظام التحكم والسلامة. يتم تقديم هذه النسب كنظرة عامة توضيحية لمكبس التأرجح الهيدروليكي الصغير النموذجي بدلاً من فاتورة المواد الدقيقة لأي وحدة واحدة. تساعد مراجعة هذه التركيبة في تفسير السبب الذي يجعل جسم الإطار والنظام الهيدروليكي يشكلان عمومًا الحصة الأكبر من الهيكل العام للماكينة ووظيفتها.

ال frame body represents the largest share in the chart because it is manufactured from a single block of material, which is central to the machine's structural integrity and long service life. A single-block frame body avoids the welded joints found in some assembled frame designs, which can reduce points of potential stress concentration over repeated pressing cycles. The hydraulic system occupies the second-largest share, reflecting its role in generating and controlling the pressing force applied to each wire rope sleeve. On the GT-100, this hydraulic system is built around a dual-pressure pump oil supply, which allows the piston to travel up and down quickly during the non-pressing stroke while still applying a smooth, controlled force during the actual swaging stroke, and it is visible in the product photo as the cylindrical tank and pump housing beneath the pressing head. This dual-pressure approach is a practical way to balance cycle speed with pressing quality, since a single fixed-pressure pump would generally be either too slow or too aggressive across the full stroke. The piston and mold assembly, shown as the third segment, is where the round mold design and automatic positioning system are located, allowing operators to change molds for different wire diameters within the 1mm to 10mm range. Because the piston is designed to move down automatically once a pressing cycle finishes, and because piston movement can be controlled by time through the digital timer on the control panel, this segment also reflects the machine's basic automation features. The control and safety system, the smallest segment in the chart, still plays an important role by governing timing, piston movement, pressure monitoring, and operator safety through the buttons, gauge, and foot pedal shown on the control cabinet. Together, these four segments explain how a compact C-frame hydraulic wire rope press machine can remain small in footprint while still delivering consistent, repeatable swaging results. This structural overview is also useful context for anyone comparing a hydraulic wire rope press machine, wire rope hydraulic press machine, or steel wire rope press machine from a manufacturing or maintenance perspective, since each subsystem has a different expected wear pattern and service requirement. In general, the frame body and control cabinet require the least frequent attention once properly installed, while seals and high-pressure tubing within the hydraulic system are the components most likely to need periodic inspection or replacement over time.

نظرة عامة على الأداء: ما تقدمه ميزات التصميم

بالإضافة إلى سعة القطر الخام، تؤثر العديد من خصائص الأداء المستندة إلى التصميم على مدى جودة أداء آلة ضغط الحبال السلكية الهيدروليكية الصغيرة في الاستخدام اليومي للإنتاج. تتشكل هذه الخصائص مباشرة من خلال اختيارات التصميم المادي للآلة وليس من خلال ادعاءات التسويق العامة.

الرسم البياني: نظرة عامة على خصائص الأداء

بالإضافة إلى سعة القطر الخام، تؤثر العديد من خصائص الأداء المستندة إلى التصميم على مدى جودة أداء آلة ضغط الحبال السلكية الهيدروليكية الصغيرة في الاستخدام اليومي للإنتاج. تتشكل هذه الخصائص مباشرة من خلال اختيارات التصميم المادي للآلة وليس من خلال ادعاءات التسويق المجردة. يوضح الرسم البياني أدناه ستة خصائص لآلة ضغط الحبال السلكية الهيدروليكية GT-100 والتي ترتبط مباشرة بميزات التصميم الموثقة وتخطيط التحكم المرئي. يتم تصنيف كل محور على مقياس وصفي بسيط مكون من خمس نقاط بناءً على كيفية وصف ميزة التصميم المقابلة، بدلاً من الاختبارات المعملية التي تجريها جهة خارجية. إن عرض جميع الخصائص الست معًا في مخطط واحد يجعل من السهل رؤية ملف تعريف الأداء العام الذي يهدف تصميم الإطار C إلى تقديمه.

تم تصنيف دقة التركيز بدرجة عالية على الرسم البياني نظرًا لأن تصميم السلة الإجمالي لـ GT-100 تم وصفه على وجه التحديد على أنه يوفر تركيزًا جيدًا، والذي يدعم التشكيلات الجانبية ذات الأكمام المستديرة بشكل متساوٍ. يتم تصنيف جودة التشطيب السطحي على أنها عالية بشكل مماثل، نظرًا لأن تصميم السلة نفسه يرتبط بالرافعات المضغوطة ذات السطح الأملس بدلاً من النهاية غير المستوية أو المخدوشة. تم تصنيف سهولة تغيير القالب في أعلى المقياس لأن تصميم القالب الدائري يتضمن تحديد موضع تلقائي، والذي يهدف إلى جعل التبديل بين أحجام القوالب المختلفة أمرًا سهلاً للمشغل. تم تصنيف مستوى الأتمتة أقل قليلاً من النتيجة العليا، مما يعكس أرضية وسطية عملية: يتحرك المكبس لأسفل تلقائيًا بمجرد انتهاء الضغط ويمكن التحكم فيه بمرور الوقت من خلال المؤقت الرقمي، لكن الماكينة لا تزال عبارة عن مكبس على شكل حرف C موجه من قبل المشغل مع دواسة قدم يدوية بدلاً من خط إنتاج غير مراقب بالكامل. تم تصنيف الاكتناز الهيكلي بدرجة عالية، بما يتوافق مع كون GT-100 جزءًا من أصغر طراز في مجموعة الإطار C، مما يجعله مناسبًا لورش العمل الأصغر حجمًا. تم تصنيف قوة البناء بالقرب من الجزء العلوي من المقياس أيضًا، مدعومة بجسم الإطار أحادي الكتلة ومكونات التأرجح المصنوعة من سبائك الفولاذ عالية القوة المستخدمة في البناء. يُظهر الرسم البياني معًا ملف تعريف أداء مرجحًا نحو الدقة وجودة السطح وسهولة تغيير القالب، والذي يتماشى مع الدور المقصود للآلة في إنتاج الرافعات والتركيبات ذات القطر الصغير بدلاً من المعدات الثقيلة. يعد هذا النوع من الملفات الشخصية أكثر ملاءمة بشكل عام للمشترين الذين يركزون على أقطار الأسلاك من 1 مم إلى 10 مم مقارنةً بالمشترين الذين يقومون بمعالجة كابلات ذات قطر كبير، حيث تحمل الحمولة الخام وقوة الدورة وزنًا أكبر في التقييم. ونظرًا لأن كل تصنيف يعود إلى ميزة تصميم موثقة محددة، فإن المقصود من المخطط هو أن يكون ملخصًا شفافًا وليس نتيجة مرجعية معتمدة بشكل مستقل. يمكن للمشترين الذين يقومون بتقييم آلة ضغط حبل السلك الهيدروليكي، أو آلة ضغط حبل السلك الهيدروليكي، أو آلة ضغط حبل السلك الفولاذي للأعمال ذات القطر الصغير استخدام إطار مماثل لمقارنة التركيز، وتشطيب السطح، وسهولة تغيير القالب، والأتمتة، والاكتناز، وبناء القوة عبر خيارات الماكينة المختلفة.

المواصفات الفنية

ال table below summarizes the core specification points for the GT-100 hydraulic wire rope press machine (C frame), based directly on the manufacturer's product description, and is intended as a quick reference for buyers comparing this model against other equipment in the hydraulic wire rope press machine category.

التسليم والتعبئة والمهلة الزمنية

بمجرد تأكيد طلب آلة ضغط الحبال السلكية الهيدروليكية GT-100، يتم تعبئة الوحدة باستخدام غلاف متقلص وصندوق حديدي، مع موانع التسرب وأنبوب الضغط العالي متضمنة كملحقات قياسية. المهلة النموذجية لإعداد الإنتاج والشحن هي من 10 إلى 30 يومًا ، اعتمادًا على حجم الطلب والتكوين.

الرسم البياني: الجدول الزمني للإنتاج والتسليم النموذجي

غالبًا ما يكون توقيت التسليم أحد الأسئلة الأكثر عملية التي يطرحها المشتري بمجرد تأكيد مواصفات الماكينة. تعتمد المدة الزمنية لآلة ضغط حبل السلك الهيدروليكي بشكل عام على جدولة الإنتاج وحجم الطلب ومتطلبات تعبئة الصادرات. يعرض الرسم البياني أدناه جدولًا زمنيًا مرجعيًا عامًا يوضح كيف يمكن توزيع مهلة نموذجية تتراوح من 10 إلى 30 يومًا عبر مراحل الإنتاج والاختبار والتعبئة والشحن. هذا الجدول الزمني توضيحي ويهدف إلى مساعدة المشترين على فهم التدفق العام للنشاط بعد المهلة المحددة بدلاً من الوعد بجدول زمني محدد لأي طلب محدد. يمكن أن يختلف التوقيت الفعلي لأي طلب فردي اعتمادًا على عوامل مثل حجم الطلب وتكوين القالب وجدولة الإنتاج الحالية.

في الجدول الزمني المرجعي الموضح، تم تخصيص الجزء الأكبر من فترة 10 إلى 30 يومًا للإنتاج والتجميع، وهو ما يعكس الوقت اللازم لتصنيع وتشكيل وتجميع هيكل الإطار والنظام الهيدروليكي وتجميع المكبس والقالب. نظرًا لأن مكونات التأرجح في GT-100 مصنوعة من سبائك فولاذية عالية القوة ويتم تصنيع هيكل الإطار من كتلة واحدة من المادة، فإن هذه المرحلة تتطلب عادةً وقتًا أطول من خطوات التعبئة النهائية. يتبع اختبار الجودة الإنتاج والتجميع، مما يسمح بفحص النظام الهيدروليكي لمضخة الضغط المزدوج، ودقة قياس الضغط، وحركة المكبس الأوتوماتيكية قبل الموافقة على شحن الوحدة. تأتي التعبئة بعد ذلك في الجدول الزمني المرجعي، حيث يتم تجهيز الماكينة باستخدام غلاف متقلص وصندوق حديدي، إلى جانب الملحقات مثل السدادات وأنبوب الضغط العالي. إعداد الشحن هو المرحلة النهائية الموضحة، والتي تشمل التوثيق والتحميل والتنسيق مع طريقة الشحن المناسبة لبلد الوجهة. نظرًا لأنه يتم تصدير آلات Xingtai الهيدروليكية إلى العديد من البلدان، بما في ذلك المملكة المتحدة وأستراليا وهولندا ولاتفيا وماليزيا وتايلاند والهند وروسيا وبوتسوانا وبولندا، فقد يختلف إعداد الشحن إلى حد ما اعتمادًا على الوجهة ومتطلبات المستندات. يجب على المشترين الذين يطلبون وحدات متعددة أو تكوينات قوالب مخصصة أن يتوقعوا بشكل عام توقيتًا أقرب إلى الطرف العلوي للنافذة من 10 إلى 30 يومًا الموضحة في الرسم البياني. قد يواجه المشترون الذين يطلبون جهازًا واحدًا بتكوين قياسي توقيتًا أقرب إلى الطرف السفلي من نفس النافذة، على الرغم من أن هذا قد يختلف باختلاف حمل الإنتاج الحالي. يعد هذا النوع من التوزيع من الإنتاج إلى الشحن مفيدًا لأغراض التخطيط، خاصة بالنسبة للمشترين الذين يقومون بتنسيق تسليم الماكينة مع مشروع أوسع أو جدول تثبيت خط الإنتاج. نظرًا لأن التغليف يؤثر بشكل مباشر على مدى نجاح الماكينة في الشحن الدولي، فإن استخدام غلاف الانكماش جنبًا إلى جنب مع صندوق حديدي صلب يهدف إلى المساعدة في حماية هيكل الإطار C والمكونات الهيدروليكية، بما في ذلك خزانة التحكم ومقياس الضغط، أثناء النقل. بشكل عام، يهدف الجدول الزمني المرجعي إلى إعطاء المشترين توقعات عامة واقعية حول كيفية تنظيم المهلة الزمنية التي تتراوح من 10 إلى 30 يومًا، بدءًا من الإنتاج الأولي وحتى الإعداد النهائي للشحن.

حول شركة جيانغسو شينغتاي للتصنيع الهيدروليكي المحدودة

شركة جيانغسو شينغتاي للتصنيع الهيدروليكي المحدودة تأسست في 1992 ويقع في مدينة تايتشو، مقاطعة جيانغسو، الصين. باعتبارها شركة مصنعة لآلات ضغط حبال الأسلاك الهيدروليكية، فإن الشركة متخصصة في تصنيع آلات ضغط حبال الأسلاك الهيدروليكية، وآلات تلدين وتناقص حبال الأسلاك، وأكمام الألومنيوم، ومشابك الرفع. تم تجهيز Xingtai Hydraulic بمرافق إنتاج متقدمة وقدرات تقنية قوية ومعدات اختبار موثوقة ونظام إدارة جودة شامل، والذي يدعم الإنتاج المتسق عبر مجموعتها من آلات ضغط الحبال السلكية الهيدروليكية ومنتجات أدوات تجعيد الحبال السلكية، بما في ذلك طراز GT-100 المغطى في هذا الدليل.

ال swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, supporting structural integrity and long service life. The hydraulic systems used across the company's press machine range utilize a dual-pressure pump oil supply system, enabling fast upward and downward piston movement while maintaining a smooth pressing process, a design intended to improve pressing quality and production efficiency.

لقد تم تصدير آلات Xingtai الهيدروليكية إلى العديد من البلدان، بما في ذلك المملكة المتحدة وأستراليا وهولندا ولاتفيا وماليزيا وتايلاند والهند وروسيا وبوتسوانا وبولندا وغيرها، مما جعل الشركة موردًا راسخًا لآلات ضغط حبل الأسلاك الهيدروليكية في الأسواق الدولية. مسترشدة بفلسفة تتمحور حول الجودة والقدرة التنافسية والالتزام الدائم، تعمل الشركة على تلبية احتياجات العملاء وتوفير خدمة يمكن الاعتماد عليها لكل من العملاء الحاليين والجدد، سواء كانوا يستوردون آلة ضغط صغيرة واحدة ذات إطار C أو يقومون بتنسيق طلب بيع بالجملة أكبر عبر نماذج مكابس هيدروليكية متعددة.

كيفية اختيار آلة ضغط حبل الأسلاك الهيدروليكية للأعمال ذات القطر الصغير

إن اختيار آلة ضغط حبل السلك الهيدروليكية المناسبة لأعمال حبل السلك ذات القطر الصغير يعود بشكل عام إلى مطابقة التصميم الهيكلي للآلة وميزات التحكم مع التركيبات المحددة التي تخطط ورشة العمل لإنتاجها. توضح القائمة أدناه النقاط الرئيسية التي تستحق المراجعة قبل اتخاذ القرار النهائي بين آلة الإطار C المدمجة وبديل أكبر.

1. تأكد من نطاق قطر حبل السلك المطلوب للإنتاج الحالي والمتوقع في المستقبل، وتحقق منه مقابل السعة المعلنة للماكينة، مثل نطاق GT-100 الذي يتراوح من 1 مم إلى 10 مم.
2. ضع في اعتبارك نوع الإطار: تناسب الماكينة ذات الإطار C المدمجة عمومًا ورش العمل الأصغر حجمًا والإنتاج الأخف وزنًا وعالي التكرار، بينما تناسب أنماط الإطار الأكبر حجمًا الأعمال الشاقة.
3. قم بمراجعة نظام القالب، بما في ذلك ما إذا كان وضع القالب تلقائيًا ومدى سرعة تبديل القوالب بين أقطار الأسلاك المختلفة.
4. تحقق من تصميم النظام الهيدروليكي، نظرًا لأن إعداد مضخة الضغط المزدوج يمكن أن يدعم أوقات الدورات السريعة وقوة الضغط السلسة والمتحكم فيها.
5. قم بتقييم عناصر تحكم المشغل، بما في ذلك مقياس الضغط، والمؤقت الرقمي، وأزرار التحكم، ودواسة القدم، حيث إنها تحدد سهولة الاستخدام والسلامة يوميًا.
6. قم بتأكيد تفاصيل التغليف والتسليم مع مورد آلة ضغط حبل الأسلاك الهيدروليكية، بما في ذلك الملحقات المضمنة والمدة الزمنية المتوقعة للإنتاج والشحن.

بالنسبة للمشترين الذين يركزون بشكل خاص على تجميع الرافعات ذات القطر الصغير، أو الشماعات على شكل حرف C، أو حلول إطلاق النار، فإن آلة ضغط الحبال السلكية الهيدروليكية ذات الإطار C المدمجة مثل GT-100 هي عمومًا نقطة بداية معقولة للتقييم، نظرًا لأن نطاق قطرها ونظام القالب والتصميم الهيدروليكي كلها موجهة نحو هذا الجزء من أعمال الإنتاج.

كما أن التخطيط المستمر للصيانة يستحق أن يتم تضمينه في قرار الشراء الأولي بدلاً من التعامل معه كفكرة لاحقة. كما هو موضح في النظرة العامة على التركيب الهيكلي سابقًا في هذا الدليل، تميل الأختام الهيدروليكية وأنابيب الضغط العالي إلى أن تكون المكونات التي من المرجح أن تحتاج إلى فحص دوري أو استبدال، وهو أحد أسباب تضمين الأختام الاحتياطية وأنبوب الضغط العالي عادةً كملحقات قياسية مع آلة جديدة. إن إنشاء روتين بسيط لفحص مستويات الزيت، وحالة الختم، وتآكل القالب يمكن أن يساعد آلة ضغط الحبال السلكية الهيدروليكية في الحفاظ على تركيز ثابت وتشطيب السطح على مدار عمر الخدمة الممتد.

الأسئلة المتداولة

Q1: ما هو نطاق قطر حبل السلك الذي يمكن لآلة ضغط حبل السلك الهيدروليكي GT-100 معالجته؟

A1: تم تصميم GT-100 للضغط على حبل سلكي فولاذي صغير الحجم بقطر يتراوح من 1 مم إلى 10 مم، مما يجعله مناسبًا للرافعات الخفيفة والتركيبات الطرفية الصغيرة.

س2: ما نوع الإطار الذي يستخدمه جهاز GT-100، وما سبب أهميته؟

ج2: يستخدم GT-100 إطارًا على شكل حرف C، وتصميمًا مفتوحًا مع هيكل أحادي الكتلة، مما يدعم المساحة المدمجة، والتحميل والتفريغ السريع، والسلامة الهيكلية على المدى الطويل.

س 3: ما هي عناصر تحكم المشغل المضمنة في آلة ضغط حبل الأسلاك الهيدروليكية GT-100؟

A3: تشتمل الماكينة على مؤقت رقمي للدورة، ومقياس ضغط هيدروليكي، ولوحة أزرار تحكم مع وظائف التشغيل والإيقاف والإيقاف في حالات الطوارئ، ودواسة قدم لتنشيط الدورة.

Q4: كيف يعمل تغيير القالب على آلة الضغط الهيدروليكي ذات الحبل السلكي؟

A4: يستخدم GT-100 تصميم قالب دائري مع تحديد موضع تلقائي، والذي يهدف إلى تسهيل التبديل بين أحجام القوالب المختلفة للمشغل.

س 5: ما هي الملحقات والتعبئة والتغليف المضمنة مع التسليم؟

ج5: تتضمن العبوة القياسية غلافًا متقلصًا وصندوقًا حديديًا، مع موانع تسرب وأنبوب ضغط عالي متضمن كملحقات.

س 6: ما هي المهلة النموذجية للإنتاج والشحن؟

A6: المهلة النموذجية هي من 10 إلى 30 يومًا، اعتمادًا على حجم الطلب والتكوين.
